Project 47: TM AK-47

ViestiKirjoittaja Storm » 08 Huhti 2012, 02:56

Tämä on erään Tokyo Marui AK-47:n tarina.

Tälläiseen projektiin on tuskin mitään järkeä lähteä enää nykyisin, kun kiinasta saa metallirunkoisen AK:n puuosillla...paljon halvemmalla. :mrgreen:

Joskus '99-00 kyllästyin ensimmäiseen AEG:heni TM Sig 551 SWAT:iin ja laitoin sen myyntiin. Käytetyt AEG:t oli todella kysyttyä kamaa silloin ja erikoiselle aseelle ei ostajaa tarvinnut kauaa etsiä. Impact Storesta löytyi tilalle kestäväksi kehuttu TM AK-47. Mechaboxin viritysosiakin sai Impact Storen kautta, mutta aika arvokkaita ne oli vielä. AK-47:aan ei maruilta saanut kantohihnaa kummempia ulkoisia osia.
Metallikuoret, tähtäinkiskot, yms. oli jossain siellä nousevan auringon maassa ja kaukaisissa unelmissa.

Kesällä '00 vein aseen Impact Storeen/Tokyo Hobbyyn virittettäväksi M100 tasolle. AEG:n virittäminen oli aika mystistä hommaa vielä.
Harva viitsi purkaa asetta josta oli maksanut ~2000-3000 markkaa...

Vähän ennen SAR'00 Skenua sain aseeni takaisin viritettynä.

Mechaboxiin vaihdettiin silloin:

- Systema M100 jousi
- Systema laakerit
- Systema Jousenohjain
- Systema Sylinterinpää
- KM Tarkkuuspiippu
- Systema Silicone Hop Up

Ase toimi muuten hyvin, mutta uusi (silikooni) hoppikumi halkesi aika nopeasti ja vaihdoin tilalle Maruin alkuperäisen.


Kuva
Kuva 1: SAR '00
Allekirjoittanut ja TM AK-47. Perää on jo tässä vaiheessa teipattu. Maruin muoviperän kiinnitys ei ollut kestävin mahdollinen.


TM AK-47 oli ainoa AEG:ni '00-'07 ja toimi luotettavasti. Jossain vaiheessa tehtiin kaverin kanssa siihen tähtäinkisko laatikonkanteen, että sain
punapisteen/kiikarin kiinni. Välillä tuli katseltua WGC Shopista/Redwolf Airsoftista metallikuoria, SVD perää, yms. ulkoisia osia. Mitään ei tullut
kuitenkaan tilattua. Jotenkin koko aseen uudestaan rakentaminen ei tuntunut kauhean kiinnostavalta.

Innostuttiin kaverin kanssa tilaamaan uudet Classic Armyn M16 "Vietnam" aseet v.2007 ja AK jäi pölyttymään komeroon. Nyt oli valmiiksi metallikuorinen AEG tilalla ja vanhan maruin muovilelun entisöinti ei paljon kiinnostanut. Joskus v. 2008 koitin päästä koko Ak:sta eroon lopullisesti ja laitoin sen juoksuhautaan myyntiin aika edullisesti, mutta ketään ei enää kiinnostanut Maruin AK-47 muovikuorilla. Otin aseen pois myynnistä ja koitin keksiä mitä sille teen. Jossain vaiheessa huomasin metallikuorien hintojen tippuneen aika rajusti kiinalaisten tultua markkinoille mukaan.
Ase ei ollut mennyt siis kaupaksikaan, eli päätin alkaa rakentelemaan sitä itse.

Kiinnostukseni "Vienam Airsoftiin" vaikutti tietysti myös AK-47.n säästämiseen/rakenteluun. AK-47/Type-56 olivat todella yleisiä aseita Vietcong/NVA osapuolella ja ne kuuluivat myös U.S LRRP/SOG/Special Forces/Navy SEAL arsenaaliin.

Ensin tilasin Kiinalaisen halppis AK-47 metallirungon. Seuraavaksi ostin Ak-47 puuosat Suomen Armeijan
ylijäämänä ("RK54") eli perän, pistoolikahvan ja etukädensijat.

Sovittelin metallikuoria paikalleen aikani ja huomasin niiden olevan vinoon koneistetut etupäästä. Kädensija irvisti toiselta puolelta n. 4mm...
Valitsimen reikä oli kanssa viilattava oikeanlaiseksi ja mechaboxin kohtaa viilailtava ympäriinsä. Maruin Ak:ssa perän kiinnitys on erillisellä osalla toteutettu joka tulee runkoon ruuveilla kiinni. Tämän osan sovitus oli todella tiukka. Sovittelusta huolimatta runkoon tuli halkeama takapäähän kun asensin osaa paikalleen...tämä oli oikeastaan viimeinen pisara ensimmäisen rungon kanssa. Hermot meni ja tajusin tarvitsevani tarkemmilla toleransseilla tehtyä tavaraa. Tässä paketissa ei ollut mukana eturunkoa ja päätin seuraavaksi ostaa setin missä on molemmat. Rungon osalta projekti oli jäissä, mutta tässä
vaiheessa pystyin tekemään puuosat valmiiksi, muuttamaan etutähtäimen kiinnityksen ja avaamaan Mechaboxin.



Kuva

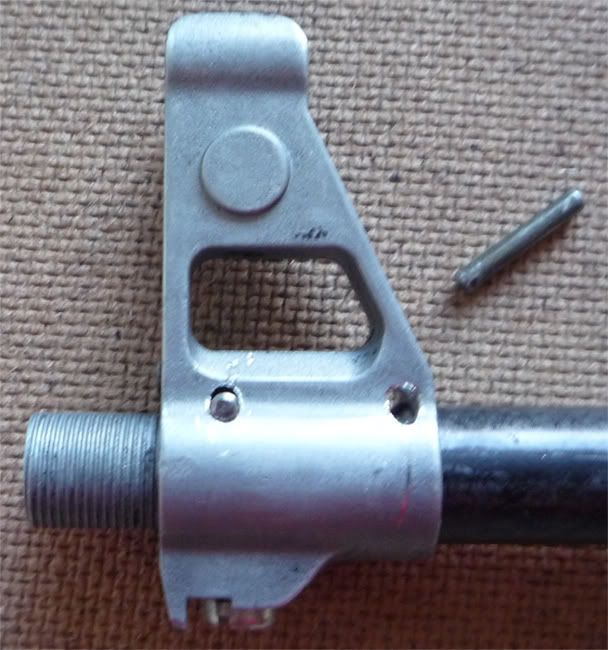

Kuva 2: Maruin AK-47:ssa etutähtain rupeaa heilumaan aika helposti, koska se on kiinni vain yhdellä harvakierteisellä ruuvilla piipussa. Muokkasin etutähtäimen kinnityksen Realsteel malliseksi. Porasin ~3mm rei'ät tappien kohdalle ja työnsin tapit läpi. Ulkopiippuun tein urat tapeille.



Kuva

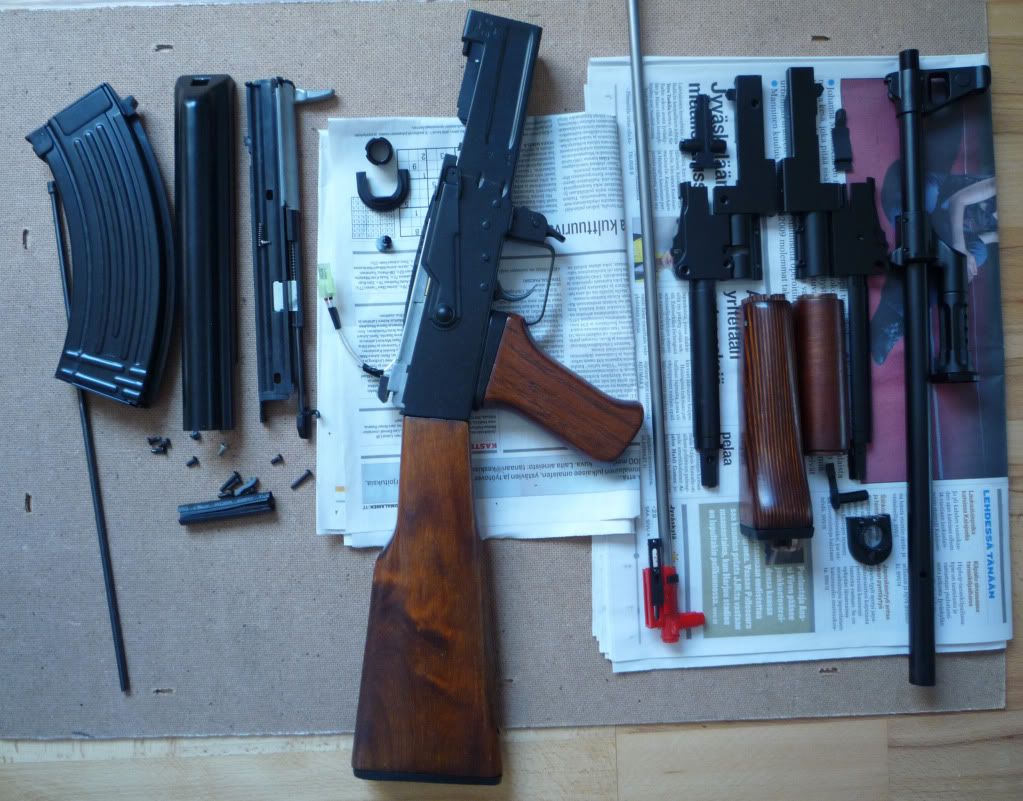

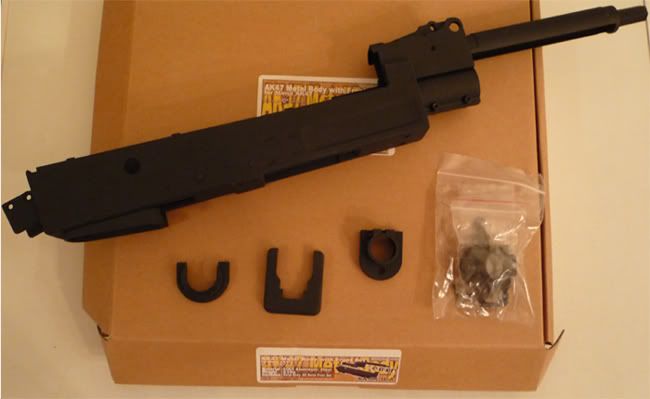

Kuva 3: King Arms metallikuoret tuli hommattua. Paketissa tuli runko+eturunko.



Kuva

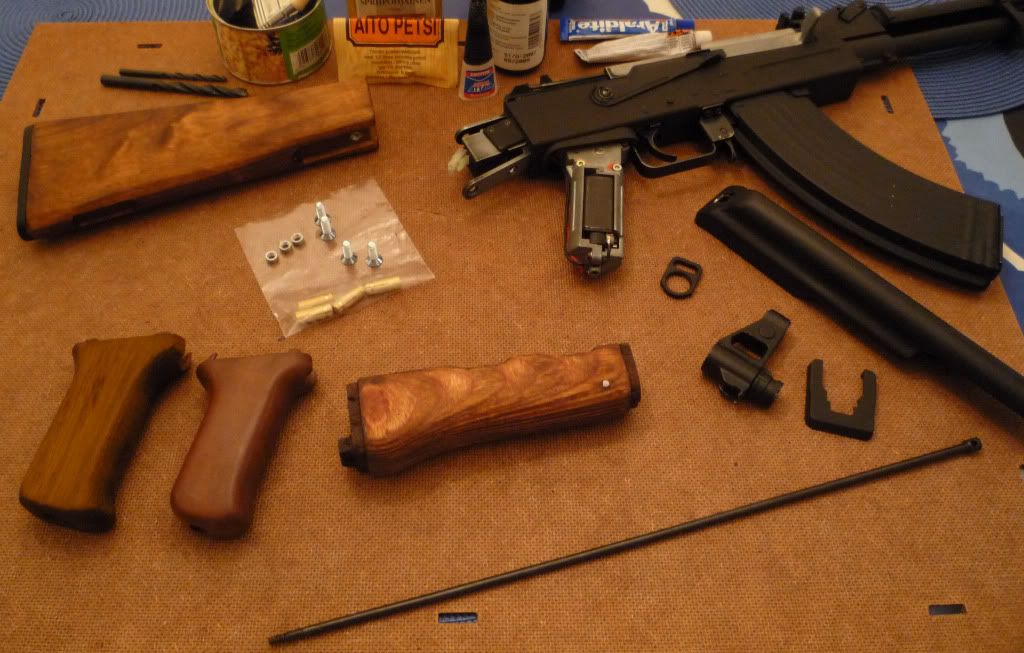

Kuva 4: Puuosien sovitusta. Osat on jo aikalailla sovitettu tässä. Muokkasin myös RS puhdistustikun sopimaan, kun sellainen löytyi.



Kuva

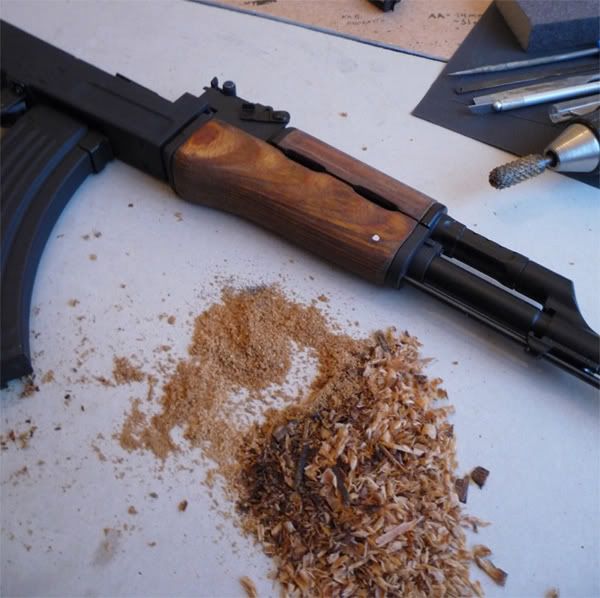

Kuva 5: Puuosien sovitusta. Kuvassa osa hiotusta, taltatusta, jyrsitystä, yms. materiaalista...



Kuva

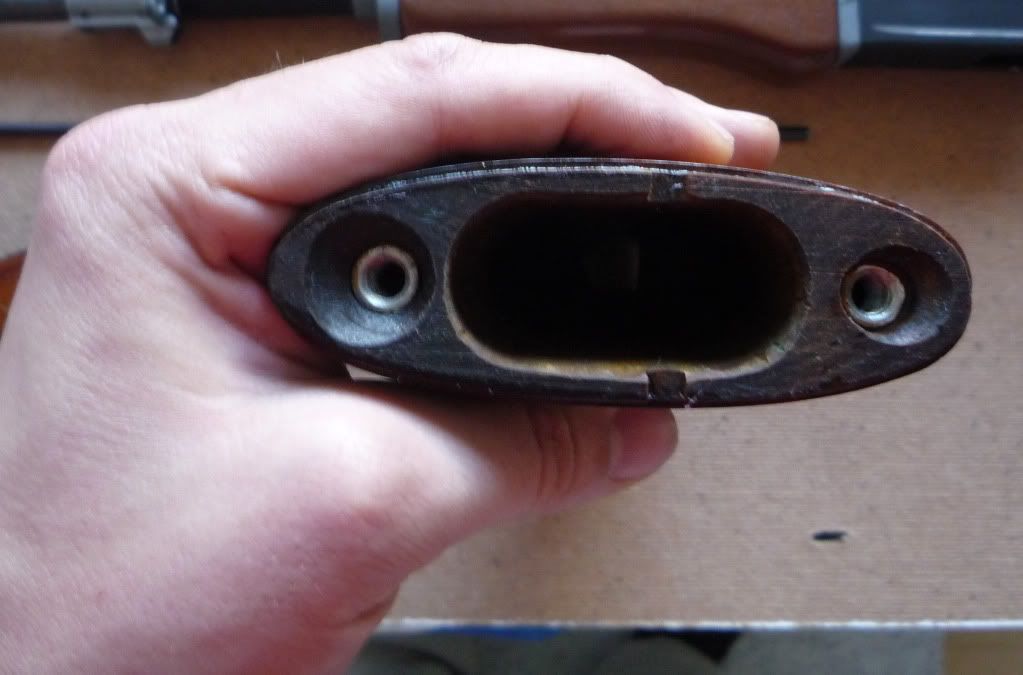

Kuva 6: AK-47 Perä. Perälevyn ruuvien kohdalle porasin rei'ät perään ja kierretangon jatkopalat pyöristin nauhahiomakoneessa sopiviksi holkeiksi.
Perälevyn vastakierteet on siis rautaa ja perälevyä voi irrotella miten tykkää. Perälevy on Norinco Type-56:sta. RK-54 perässä ei tullut perälevyä mukana.



Kuva

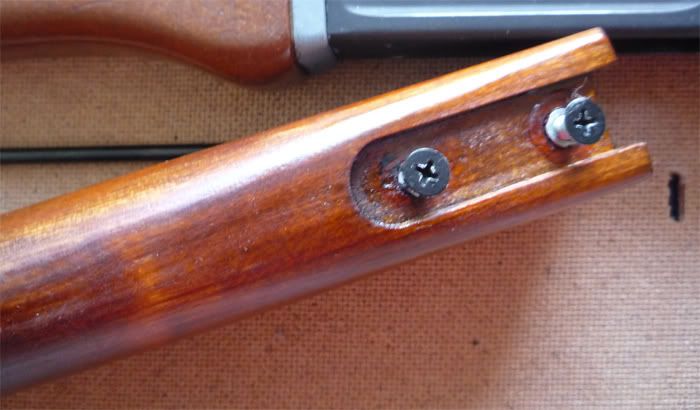

Kuva 7: AK-47 Perän kiinnitys. Puussa materiaalina oli omat ongelmansa tässä vaiheessa. Toteutin perän kiinnityksen poraamalla perään rei'ät ja pyöristin mutterit nauhahiomakoneessa pyöreiksi. Tämän jälkeen työnsin mutterit paikalleen ja ruuvasin perän kiinnityspalan paikalleen. Seuraavaksi liimasin mutterit asentoonsa Aralditella. Näin sain kiinnityksen tehtyä ilman että ruuvit on puussa kiinni ja purettaessa "korkkaa kierteet"...



Kuva

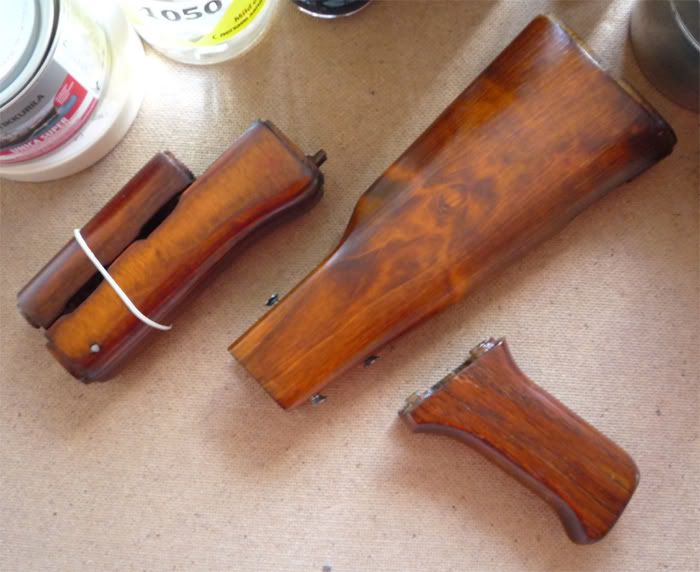

Kuva 8: Perä, kädensijat ja kahva petsattuna & lakattuna. Petsi on sekoiteltu eri sävyisistä petseistä.
Pistoolikahva on CYMA:n, koska aidosta on lähes mahdotonta muokata AEG AK-47:aan sopivaa jos moottori on kahvassa.
CYMA:n Kahvasta kiitos Mahoselle.



Kuva

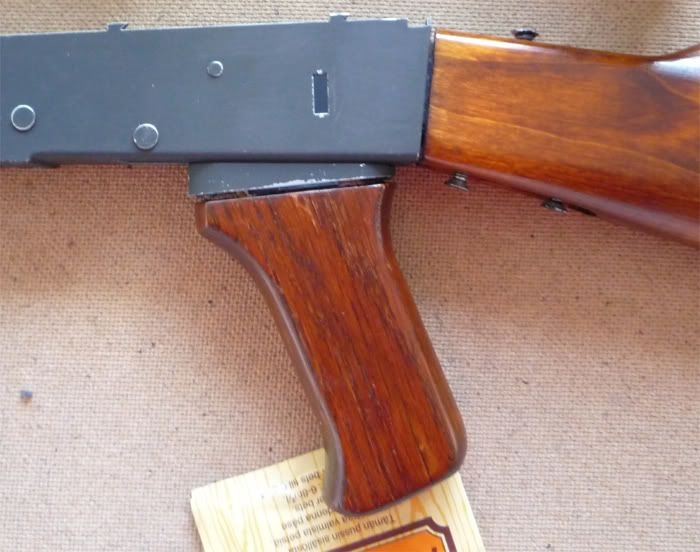

Kuva 9: Kahvan asennus (CYMA) ei mikään ihan helppo juttu. Suosittelen vahvistamaan kahvaa lakalla, liimalla, tms. jos jollain on puukahvan/osien sovitus suunnitelmissa...ihan mihin vaan aseeseen. Moottorin reunojen tekemä halkeama on ikävä yllätys.



Kuva

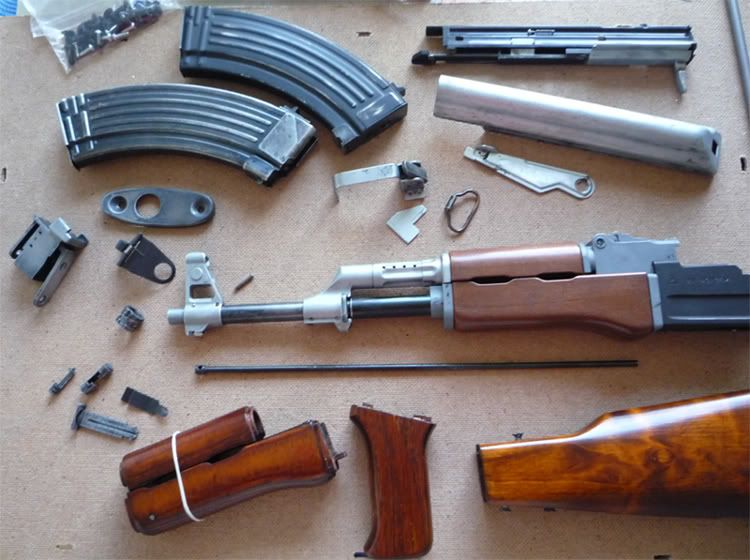

Kuva 10: Osien sovittelua. Tässä paikallaan CYMA:n muoviosat. Kuvassa myös RS AK-47 Lipas ja Airsoft lipas.



Kuva
Kuva 11: Osat sovitettuina, maalattuina ja valmiina.



Kuva
Kuva 12: AK-47 Valmiina. Ainakin toistaiseksi...

To be continued...
Viimeksi muokannut Storm päivämäärä 09 Tammi 2014, 23:56, muokattu yhteensä 7 kertaa
www.vietnam-airsoft.com

-NTL CREW-
Avatar
Storm

Viestit: 171
Liittynyt: 01 Helmi 2008, 19:32
Paikkakunta: Deep in the Jungle...

Re: Project 47: TM AK-47

ViestiKirjoittaja Pahapaavali » 30 Touko 2012, 07:20

Kuva
Pahapaavali

Viestit: 248
Liittynyt: 28 Loka 2009, 12:30
Paikkakunta: JKL

Re: Project 47: TM AK-47

ViestiKirjoittaja AugmentedMan » 30 Touko 2012, 10:55

Muistan, kuinka joskus 2003-2007 jokaisesta kylästä ja lähiöstä löytyneiden pikkuporukoiden ns. "kovat äijät" puhui ummet lammet saman projektin tekemisestä omille muovituhnuttimilleen, mutta eivät sitten koskaan uskaltaneet/osanneet niin tehdä. Aplodit tälle suoritukselle.

Kuva
Yhtenä aamuna heräsin, ja tajusin olevani tämänkin harrastuspiirin muinaismuisto. Niin se aika rientää.
Avatar
AugmentedMan

Viestit: 625
Liittynyt: 06 Elo 2009, 14:13
Paikkakunta: Jyväskylä

Re: Project 47: TM AK-47

ViestiKirjoittaja Hotrotti » 01 Kesä 2012, 15:45

Ehdoton piristys päivään, päivittele ihmeessä viestiäsi jos satut rakentelemaan asettasi lisään. En usko että kaikki osaavat sikäli arvostaa artikkeliasi erityisesti, mutta itseäni hymyilytti koko aika, viimeistään nähtyäni tuon ensimmäisen kuvan. Tämä on tämmöistä vanhanliiton rakentelua :)
Hotrotti

Viestit: 1
Liittynyt: 01 Kesä 2012, 15:38

Re: Project 47: TM AK-47

ViestiKirjoittaja pveli » 02 Kesä 2012, 21:00

Helmiä seassa! Kaunista katella..
V-M Paananen
SJsoft ry
pveli

Viestit: 307
Liittynyt: 28 Tammi 2008, 23:05
Paikkakunta: Saarijärvi, Jyväskylä,Lievestuore

Re: Project 47: TM AK-47

ViestiKirjoittaja Pahapaavali » 03 Kesä 2012, 20:53

Laitetaan ihan kirjoittaenkin eikä pelkkää peukkua.

KYLLÄ!

Osia voi tilailla ulkomailta ja viilata niitä sieltä täältä että mahtuu täydellisesti jne saippee, mutta tämmöinen, tämmöinen on se jolle voi kummankin lavan nostaa ylös.

MAHTAVAA!
Pahapaavali

Viestit: 248
Liittynyt: 28 Loka 2009, 12:30
Paikkakunta: JKL

Re: Project 47: TM AK-47

ViestiKirjoittaja swatti » 29 Kesä 2012, 13:49

Vinkkinä niille ken haluaa lippaisiin parempaa lookkia: SA-kauppa myy AK:n lippaita, just noita mitä maruin lippaat ovat öbaut pilkkahintaan ja jos löytyy rautasaha sekä taitoa sen käyttämiseen niin tuloksena on pirun kestäviä ja komeita lippaita. Suosittelen.

Näytti löytyvän X-määrä tukkeja yms, mutta muistaakseni etupään osista oli pulaa.
Pasi "Swatti" Reina
- Se outo asehullu
swatti

Viestit: 243
Liittynyt: 05 Joulu 2007, 17:22
Paikkakunta: JKL

Re: Project 47: TM AK-47

ViestiKirjoittaja Storm » 10 Maalis 2013, 00:44

Update.

Tokyo Maruin, Cyman, yms. Lippaat näyttivät maalattuina jotenkin typerältä aseessa. Oikeasti ne on ns. mustattuja ja ajattelin tehdä airsoft lippaille samanlaisen käsittelyn.

Mustattavat osat täytyy ensimmäisenä puhdistaa täysin kaikesta maalista. Tähän käytin "Nitro Mors" maalinpoistoainetta, jota ehdottomasti suosittelen kaikkiin maalinpoistoa vaativiin projekteihin...unohtakaa se hiominen. Hyvät suojakäsineet on pakkolliset tuon aineen kanssa läträtessä, kun se on syövyttävää. Siveltimellä Nitro Morssia lippaisiin ja sitten ~15-30 min kuluttua putsaus harjalla/vedellä. Tämän jälkeen osille tarkka puhdistus vedellä ja "hionta" esim. hiomatyynyllä/teräsvillalla/hiomapaperilla tms. Mustaukseen käytettävä aine ei tartu pinnoille joissa on maalia tms. epäpuhtauksia vaan paljaalle metallille, eli palikat on putsattava todella tarkaan joka puolelta.

Mustaukseen käytin Birchwood & Caseyn valmistamaa ainetta.

Kuva

Lippaiden käsittelyyn käytettyjä tarvikkeita...

Kuva

Lippaat valmiina. Vasemmassa reunassa on cyman maalattu lipas hieman kulahtaneena. keskellä on 2 kpl mustattuja lippaita ja oikella lipas mallia
"realsteel 7.62x39mm AK-47"
